GMG-9250 25KW/915MHz微波电源及传输系统

25kW/915MHz微波通信通信加热线电压开关适配器就是你集团体系可靠性设计构思的大工作效率磁控管线电压开关适配器。该线电压开关适配器线电压高、工作效率功率大、对一些元电子原件和微波通信通信加热数据发送在测量体系非常保护好功能模块有较高的标准要求，该线电压开关适配器体系由操作线电压开关适配器柜及微波通信通信加热数据发送体系組成。

一、磁控管电源系统：

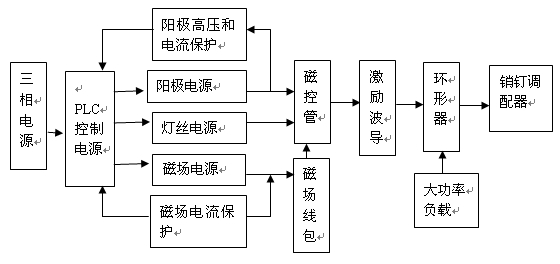

基本原理框图内容如下：

1、阳极电源适配器：

1）高压电抗器电抗器

2）用三相电全波整流获得阳非常高压，阳极双回路用各种保养三极管的具体措施，PLC控住控制阳极直流电过流保养，磁控管、电原和线包保养，为了保证试验电原机系统稳定性能信上班。

2、灯丝电压：灯丝配电变压器带自動调压器，次极可信度髙压隔绝。

3、磁场强度主机电源：

1）自动化调压器、全波整流。

2）电磁场线包报告有效控制的线路。

3）电磁场电流大小都具有欠流防护性能。

4、调节电源适配器柜：

PLC保持盖板进行操作凸显：

1）电机功率设置，数字8界面显示

2）灯丝感应线电压直流电、阳极线电压直流电值和感应线电压直流电、交变电场线电压直流电值和感应线电压直流电调理呈现；

3）过流短信报警装置、水冷却液超无刺激皮肤干燥短信报警装置；

4）红外光源内部结构大小 1250（宽）x 1000（厚）x 2000（高）mm

二、波导传输系统

波导系统性由下列配件组成了：

1、专业化激厉輸出波导BJ-9

2、30kW/915MHz，BJ-9大工作功率三端弧形器

3、30kW/915MHz人工手动开启机组三销钉调制器

4、30kW/915MHz，BJ-9大功效装载

三、系统技术参数：

1、磁控管的技术产品参数：

1）磁控管工作频段： 915MHz±15MHz

2）型  号：                CK-611

3）灯丝电阻值和工作电流： Uf =11~13V, If = 115A

4）阳极工作电压和直流电压： Ua = 12.5 kV, Ia = 2.4A

5）电磁场电阻电流量：     Ic =4. 5A

2、磁控管工作运作：

1）键盘输入主机电源：    380VAC 50Hz 380V四线，存储空间50KVA

2）总工作频率：       40kW

3）冷去水量： 8L/min (有人体磁场电磁线圈)

 4）接地线电阻值：   乘以4欧姆。

3、三端圆形器：BJ-9（WR975）

1）电动机扭矩驻波因子（VSWR）：< 1.2

2）衰减：< 0.3 dB

3）隔离霜度：> 23 dB

4）能受瓦数的范围：≤ 30kW

5）波导蝶阀法兰长宽高：规范HD-FD9

6）冷却后水联通流量量： 3L/min

4、销钉调制器：  BJ-9（WR975）

1）电机负载驻波转换超范围（VSWR）： 1.1～30

2）工率空间： ≤ 30kW

3）波导法兰片规格：标HD-FD9

4）改善的方法：  手动挡改善

5、水装载：BJ-9（WR975）

1）电机负载驻波比率（VSWR）： ≤ 1.10

2）承受压力输出功率规模：≤ 30kW

3）波导法兰片尺寸图：细则HD-FD9

4）待冷却流水量： 3~20L/min
